飛輪儲能控制系統全解析｜新風光兩大核心方案，解鎖短時大功率儲能技術密碼
在 “雙碳” 目標推動下，能源結構正加速轉型，大力發展清潔能源已成為全球共識。但清潔能源的隨機性、間歇性問題突出，剛性用電需求也需要柔性調節，儲能技術因此成為關鍵支撐。
當前，大型電力儲能仍以抽水蓄能為主，飛輪儲能、超級電容器、超導磁儲能、壓縮空氣儲能及各類電池儲能等新型技術也在快速發展。按應用場景，儲能可分為長時大容量與短時高功率兩類，分別適配電網側長時間供電與用戶側高質量供電等不同需求。
從下表各項技術對比來看，飛輪儲能具有效率高、功率大、響應快、壽命長、綠色環保等特點，是較為優質的短時大功率儲能技術路線之一。

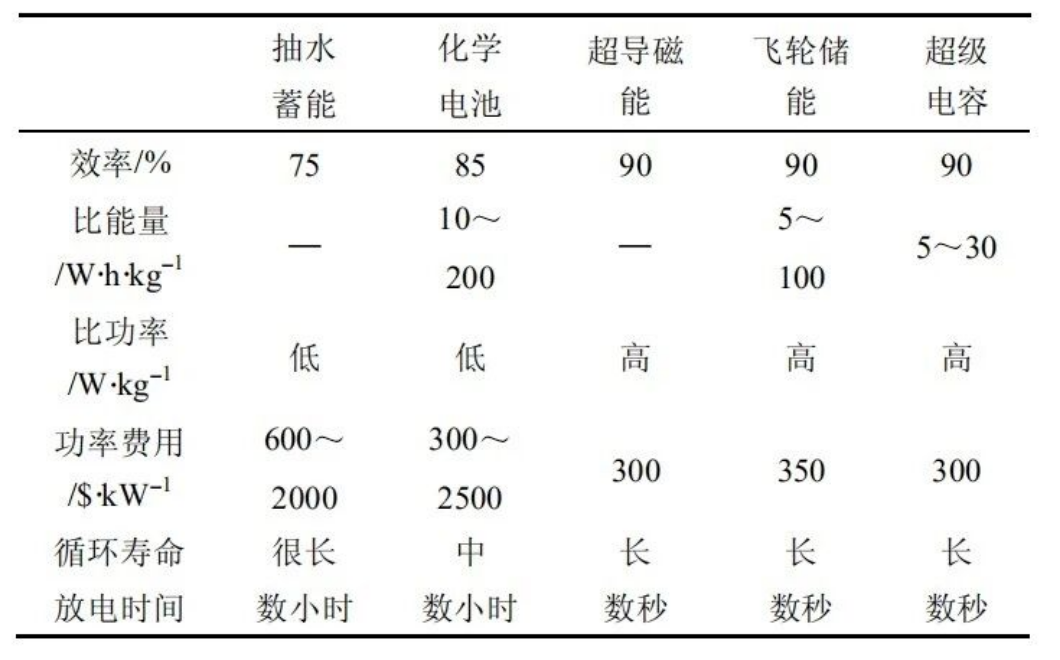

表1：儲能方式技術對比表
現代飛輪儲能技術依托高強度復合材料、磁懸浮技術實現升級突破，典型的飛輪儲能系統由五大核心部件構成，各部件協同配合實現電能與機械能的高效轉換與存儲：

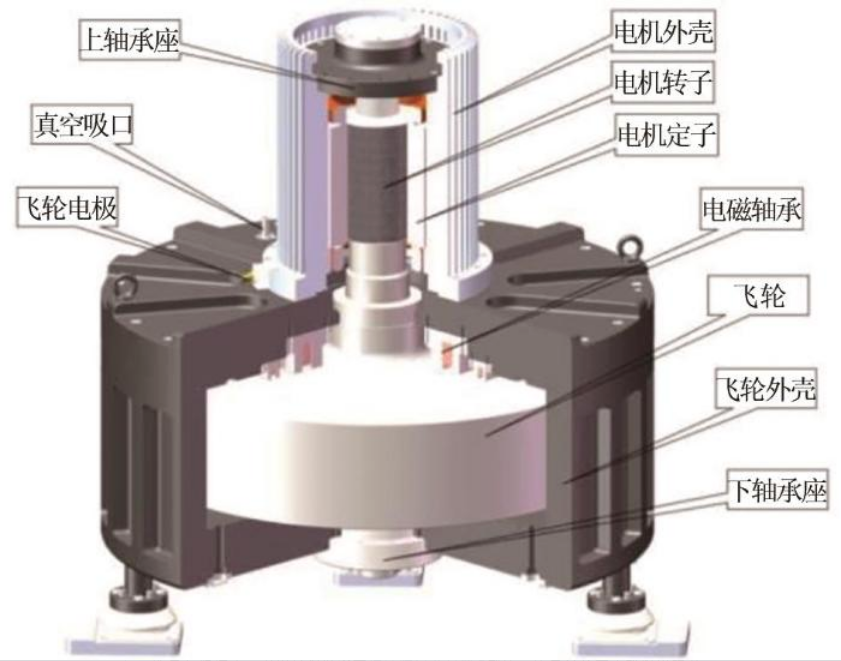

圖1：飛輪儲能半剖結構圖
如圖1所示，典型的飛輪儲能系統主要由五個核心部件組成：
1.飛輪本體
能量存儲核心，采用高強度鋼或碳纖維復合材料制成，質量多分布于輪緣以提升轉動慣量，通過高速旋轉將電能轉化為動能存儲，動能與轉速平方成正比；
2.電動/發電機
能量雙向轉換核心，以永磁同步電機為主，充電時作電動機驅動飛輪加速，放電時作發電機將機械能轉化為電能；
3.軸承系統
由下徑、上徑及軸向磁軸承組成，利用電磁力實現轉子無接觸懸浮，消除機械摩擦與磨損，降低能量損耗；
4.真空室
將系統密封在真空度低于20Pa的環境中，配合真空泵維持高真空，大幅減少空氣阻力與風損，提升能量保持效率；
5.電力電子轉換器
包含機側與網側變流器，負責電能整流、逆變、調頻調壓，保障輸入輸出電能質量符合電網或負載要求，是控制系統的核心執行單元。
飛輪儲能的工作過程基于能量守恒定律，通過儲能、維持、釋能三個階段的有序切換，實現電能的存儲、保持與釋放，整個過程由控制系統精準調控，各環節銜接順暢、響應迅速。

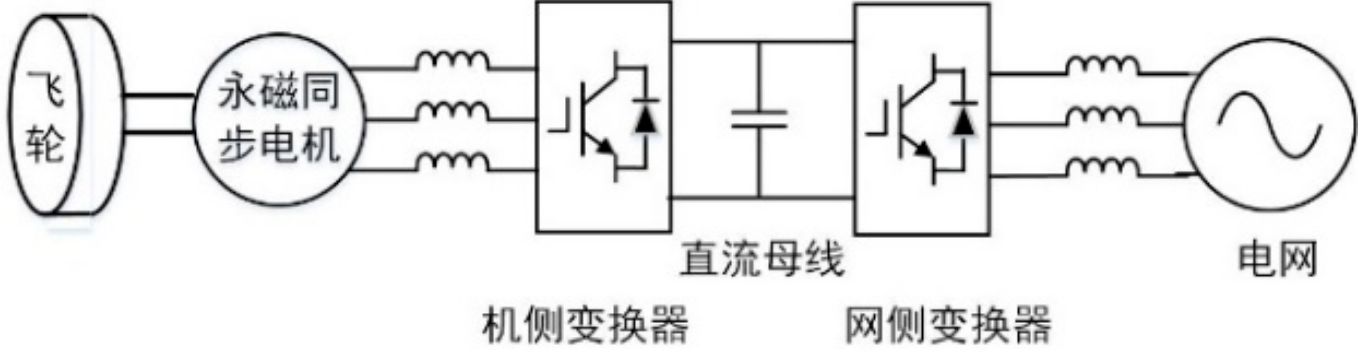

圖2：飛輪儲能系統原理圖
在儲能階段（充電），當電網有多余電能或需要儲備能量時，機側變流器將電能轉換為適合電機的形式，驅動電機使飛輪加速旋轉。飛輪的動能隨轉速的平方增加而迅速增大，從而將電能轉化為機械能儲存起來。
在儲能維持階段，飛輪達到設定的最高轉速后，電機停止驅動。在磁懸浮軸承和真空環境的支持下，飛輪以極低的損耗維持高速旋轉，保持能量儲存狀態。
在釋能階段（放電），當電網需要電能或負荷增加時，機側變流器啟動電機帶動飛輪發電。飛輪轉速逐漸降低，釋放出儲存的動能，經網側變流器并入電網或供給負載，完成機械能到電能的轉換。
解決方案

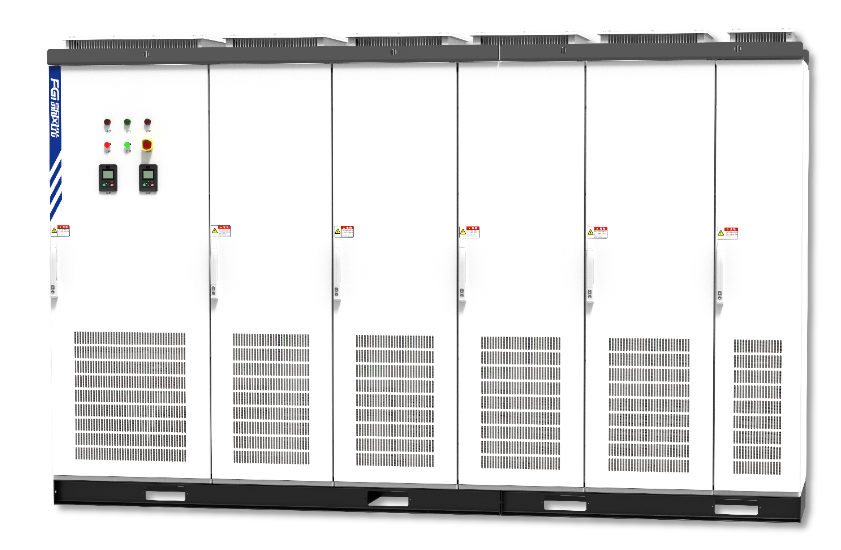

作為變流器核心供應商，新風光深耕儲能行業多年，針對飛輪儲能系統的運行需求，設計了機側變流器控制功率、網側變流器控制功率兩款控制系統解決方案，兩款方案性能基本一致，可根據實際應用場景的并網要求、設備配置需求靈活選擇。
兩款方案均將飛輪運行階段劃分為低速階段與充放電運行階段（額定轉速一半以上），低速階段控制邏輯保持一致：機側變流器采用速度模式，通過轉速環精準控制飛輪升速或降速；網側變流器采用電壓模式，通過電壓環維持直流母線電壓穩定，為后續充放電做好準備。
如表2，充放電運行階段，機側變流器切換為功率控制模式，采用功率外環、電流內環的雙閉環控制策略，精準調控充放電功率；網側變流器保持電壓控制模式不變，持續通過電壓外環、電流內環雙閉環控制穩定直流母線電壓，實現實時并網。

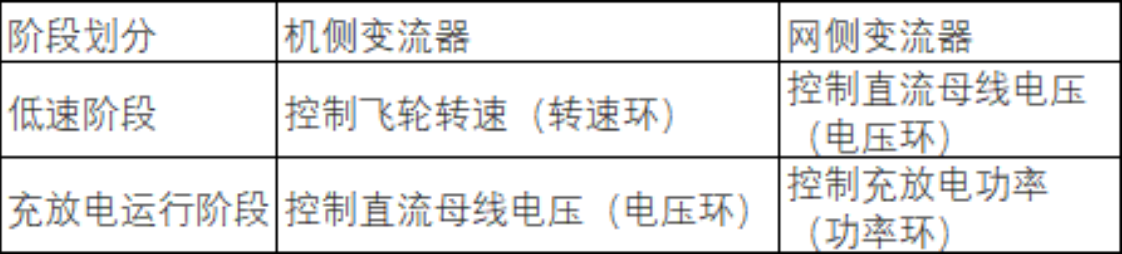

如表3，充放電運行階段，控制邏輯發生反向切換：機側變流器切換為電壓控制模式，通過電壓外環、電流內環雙閉環控制穩定直流母線電壓；網側變流器切換為功率控制模式，采用功率外環、電流內環雙閉環控制精準調控充放電功率，實現實時并網。

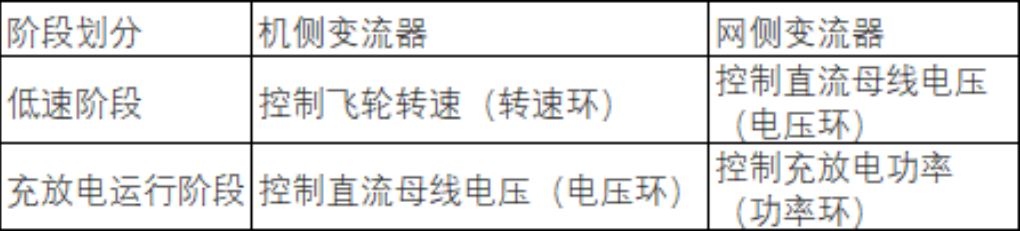

表3：方案二

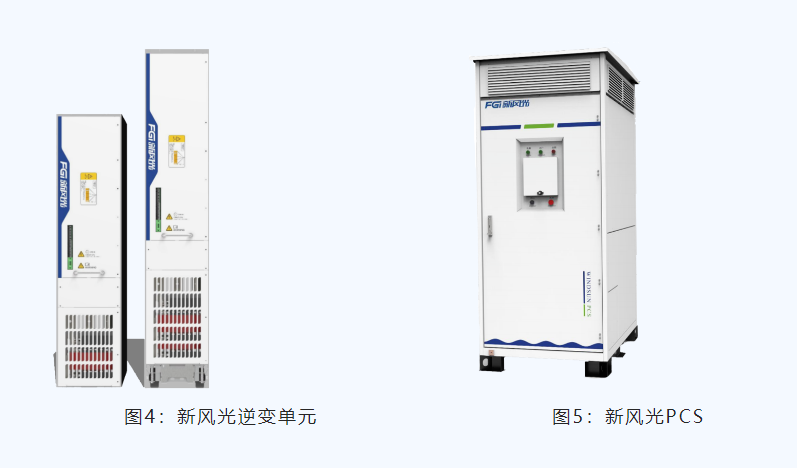

核心特點：機側、網側變流器均需進行控制模式切換，且網側變流器需停機再啟動完成切換，控制流程相對復雜?？刹捎媚孀兤?PCS的組合配置分別作為機側、網側變流器，PCS更契合變流器功率控制特性，并網適配性更強，優先適用于電網并網要求較高的應用場景。
依托效率高、功率大、響應快、壽命長的技術優勢，飛輪儲能系統已在大功率、高響應、高頻次的應用場景中實現規模化落地，成為能源優化配置的重要支撐，典型應用場景包括：
地鐵等城市軌道交通中，電費占運營成本約 40%，列車牽引動力占總電力成本的 45%-60%，其中 17% 為可回收的再生制動能量，而傳統方式多通過電阻放熱消耗，既造成能源浪費，又易對電網產生沖擊。飛輪儲能裝置可高效回收再生制動能量，并在列車啟動時釋放能量，實現牽引能耗節約 15%，其高功率密度、高效率的特性與軌道交通需求高度契合，節能效果遠超其他傳統節能裝備。
飛輪儲能的大功率、毫秒級響應、長壽命特性，完美匹配電網調峰調頻對快速功率調節的需求。目前海外已有成熟應用案例，我國也在《“十四五” 新型儲能發展實施方案》中明確提出，到 2025 年實現兆瓦級飛輪儲能技術逐步成熟，并重點建設試點示范項目。當前國內多地已啟動電網調峰調頻飛輪儲能項目，在政策支持與技術升級的雙重驅動下，飛輪儲能在電網調節領域的應用節奏將持續加快。
半導體制造、銀行計算機系統、通信基站、醫院精密醫療設備等領域，對電能質量與連續供電能力要求極高，一旦電網中斷或供電異常，將造成重大損失。飛輪儲能UPS不間斷電源可實現毫秒級響應，在電網故障時迅速切入，為高端負載提供連續、穩定的高品質電能，相較于傳統UPS，其壽命更長、維護成本更低、綠色環保，成為高端 UPS領域的優選方案。
總結
在新型儲能技術快速發展的背景下，飛輪儲能憑借獨特的技術優勢，成為短時大功率儲能領域的核心力量，而控制系統作為飛輪儲能系統的“核心大腦”，其設計合理性直接決定了系統的運行效能。
